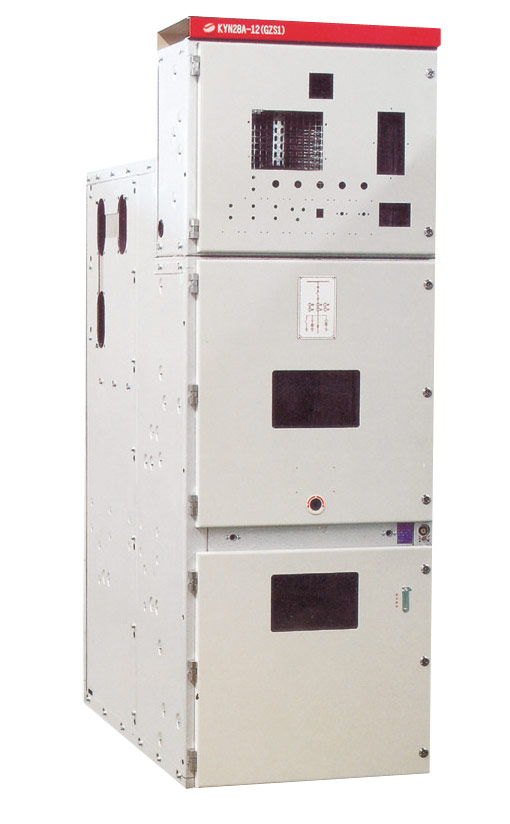

GZS1(KYN28A)型戶內金屬鎧裝高壓開關設備

發布時間:2021-04-14

我公司的10千伏戶內高壓開關柜及斷路器是在原成熟的GZS1開關柜基礎上開發的系列化產品。該產品用于戶內用戶,額定電壓10kV,額定容量25~40kA。本產品具有安裝方便、高可靠性的特點。



1、概述: KYN28A-12(Z)戶內鎧裝移開式交流金屬封閉開關設備系是中壓配電開關設備。適用于三相交流50Hz、7.2~12kV單母線及單母線分段電力系統,用于接收及分配電能,并對電路進行控制、保護及監測。設備完全滿足“電氣五防”要求,并通過內部故障燃弧試驗及凝露污穢試驗。


2、用途:廣泛用于發電廠、中小型發電機輸電、工礦企業配電及電業系統的二次變電所的受電、送電及大型高壓電動機啟動等,實行控制保護、監測之用


3、主要特點:


KYN28A-12系列開關設備機構整體由柜體和中置可抽出部件兩大部分組成,柜體用隔板分為五個相互獨立的隔室,外殼防護等級為IP4X,各隔室間防護等級IP2X.設備配備手車室VS1型真空斷路器或固定式負荷開關,可以從正面進行安裝調試和維護,因此它可以背靠背組成雙排列和靠墻安裝,提高了開關設備的安全性、靈活性,減少了占地面積。

4、技術數據:


額定電壓:12kV

額定頻率:50Hz

額定電流:630、1250、1600、2000、2500、3150、4000A

額定絕緣水平:1min工頻耐受電壓42kV;雷電沖擊耐受電壓75kV


額定短路開斷電流:20、25、31.5、40kA

額定短路關合電流(峰值):50、63、80、100kA

額定短路持續時間:3s、 4s

外形尺寸(寬x深x高)(mm): 800x1450(1750)x2240

1000x1450(1750)x2240

注:括號內的為架空進出線的深度,4000A以上需要強制風冷

5、執行標準:

GB/3906-91  《3~35kV交流金屬封閉開關設備與控制設備》

GB/T11022-1999 《高壓開關設備和控制設備標準的共用技術要求》

JB/T3855-1996  《3.6~40.5kV戶內交流高壓真空斷路器》

DL/T403-2000   《12~40.5kV高壓真空斷路器訂貨技術要求》

DL/T404-1997   《戶內交流高壓開關柜訂貨技術條件》

6、使用條件:

環境溫度

最高溫度+40℃


最低溫度-15℃


濕度:


最大日平均相對濕度95%


最大月平均相對濕度90%


飽和蒸汽壓:日平均值不大于2.2kpa,月平均值不大于1.8kpa


地震烈度:不超過8度


周?chē)諝獠皇芨g性或可燃?xì)怏w,水蒸汽等明顯污染,可用與垂直滴水的環境。


海拔高度不超過1000m


7、訂貨須知:

訂貨時應提供下列資料

一次系統圖及平面布置圖


二次原理圖,端子排列圖,若無端子排列圖時,按制造廠家的端子排編排


開關柜的電器元件的型號,規格、數量


電器設備匯總表


需要母線橋(兩列柜間母線橋和墻柜間母線橋)時,需要提供跨距和高度尺寸


開關柜使用在特殊環境條件下應在訂貨時提出


若有其他特殊選項時,須在訂貨時說明
